Особливості виготовлення та монтажу відкатних воріт

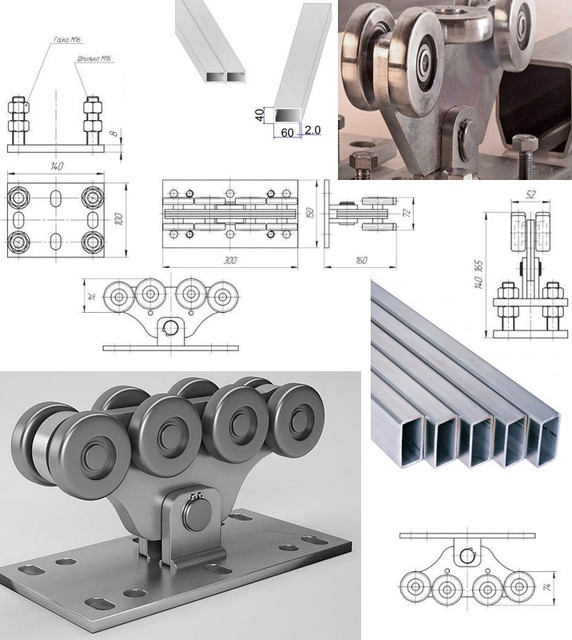

Для початку це було трішки незрозуміло і з першими воротами ми програлися цілий тиждень. Насамперед до виготовлення воріт визначається з отвором. У нашому випадку це був проєм 4 м. На заводі виробнику замовили комплект для відкатних воріт вагою до 400 кг. Напрямна 60х70м завдовжки 6 метрів, 2 комплекти роликів на металевих підшипниках фірми Hei-Tec, вловлювач нижній, напрямні ролики верхні, накатний ролик і заглушка. Це все, що потрібно для виготовлення воріт — постачається заводом-виробником.
Крім цього, потрібна профільна труба 60х40х2 і труба 30х20х2, профліс НС 10-1150-0,45, електроди, ґрунтовка ГФ-020, порошкова фарба.
Для початку на горизонтальній поверхні виставляємо «козли» на які встановлюємо труби 60х40х2. На прихватках виварюємо конструкцію каркаса воріт. Далі до низу на прихватках приварюємо напрямну рейку 60х70. Прихватки потрібні, щоб не повели всю конструкцію. Перед приварюванням напрямної рейки верх рейки та низ рами ґрунтуємо та фарбуємо. Потім це неможливо буде зробити й конструктів буде іржавіти. Оскільки в нас зашивка воріт двостороння в середину каркаса вварюємо профільну трубу 30х20х2 прямо в центрі труби 60х40х2 так, щоб по краях залишалося по 15 мм. Шаховим ладом виварюється вся конструкція, постійно дивитися, щоб не повелися.
Готову зварену конструкцію воріт ґрунтуємо та фарбуємо, даємо час просохнути.
Паралельно або раніше до виготовлення комір готується фундамент. Особливість його в тому, що він за довжиною має бути 1⁄2 довжини воріт. Верхнє закладне у фундаменті слугує швелер No20 на всю довжину фундаменту. Верхня позначка фундаменту відповідає позначці полотна дороги, низ фундаменту нижче точки промерзання ґрунту, у нашому випадку — 1,1 м. на облаштування фундаменту було витрачено 1 м куб бетону М150.
На готовий фундамент монтуємо каркас відкатних воріт, так найлегше без обшивки це-навіть вручну без крана, є за що взяти. Спочатку натягуємо волосінь паралельно відчинянню воріт і приховуємо ролики електросваркою. Встановлюють верхні напрямні ролики, відпустивши регулювальні болти. Потім приховуємо нижній ловник і методом пробу куштуємо катати ворота на зачиняння-відкривання. Вибираємо найкраще положення, приварюємо остаточно ролики та весь конструктив ґрунтуємо, фарбуємо і додаємо до обшивки каркаса профнастилом. Якщо всі розміри витримані, то весь профнастил можна встановити за одну годину. Кріпимо ми його саморізами для металу 4,8х19мм, встановлюючи їх через хвилю.
У торцевій частині каркаса вирізаємо болгаркою гніздо під замок для відкатних воріт. Тут доводиться погратися й болгаркою й напилками, адже цю роботу потрібно зробити дуже акуратно. І після цього робота закінчена, можна експлуатувати відкатні ворота.
